執行標準
法蘭:GB4216—89 壓力試驗:GB13927—1992
結構長度標準DN50～DN150符合GB12221—89基本系列10、DN200～DN600符合GB12221—89基本系列12
產品簡介

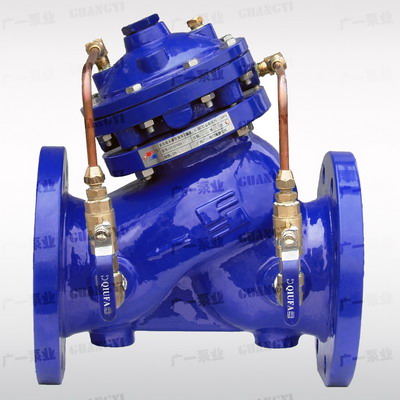

GYJD745X多功能水泵控制閥主要安裝于建筑給水系統的水泵出口管道上，防止介質倒流，降低、消除水錘及水擊作用。該閥在停泵后迅速關閉90%（防止回流介質導致水泵反轉），再緩慢關閉其余10%（消除破壞性水錘）。
特點
1、閥同時具備電動閥、止回閥和水錘消除器三種功能，可有效地提高供水系統的安全可靠性。
2、消除水錘、水擊效果好。實現緩開、速閉—緩閉一體化，防止開泵水錘和停泵水錘的產生。
3、操作方便。只操作水泵電機啟閉按鈕，閥門便可按照水泵操作規程實現自動啟閉。
4、節能效果好。閥體采用了全通道直流式設計，壓力損失小，流量大。
工作原理
水泵開啟時，進水壓力作用在閥瓣下面，同時進水壓力通過進口側小球閥1和小過濾器1也進入隔膜的下面，使閥門緩緩開啟，防止產生開泵水錘。停泵時，閥瓣在自重及彈簧的作用下，先快速關閉90%，防止水倒流和防止產生停泵水錘，剩下的10%由出口端的介質通過小球閥2和小過濾器2進入隔膜的上方，關閉速度減慢產生一個緩沖過程，防止壓力驟增，達到靜音關閉。
